Rollenbockdrehvorrichtung

Rollenbockdrehvorrichtungen werden zum schweißgerechten Drehen und Positionieren von zylindrischen Bauteilen eingesetzt.

Ausführung:

  • Antriebsbock einschließlich Grundgestell und zentrisch zueinander verschiebbaren Rollenkonsolen mit Schwerlasträdern, mit stufenlos regelbaren Getriebebremsmotoren
  • die Arretierung der Konsolen geschieht wahlweise durch gesicherte Steckbolzen, manuelle Handrad- oder motorische Spindelverstellung
  • Unterstützungseinheiten wie zuvor beschrieben, jedoch ohne  Antrieb
  • unsere Rollenbockdrehvorrichtungen werden mit den Anforderungen entsprechenden Steuerungen ausgerüstet

Mögliche Optionen:

  • Bodenfahrwerke in unterschiedlichen Ausführungen
  • Ausrüstungen mit Stahllaufrollen oder alternative Beläge
  • andere Drehzahlbereiche für Sonderanwendungen
Anfrage

rollenbockdrehvorrichtung ewm euen berlin

Typ Max. Belastbarkeit / kg Werkstück Ø mm Rollen Ø mm Drehgeschwindigkeit / mm/min
EU-RB 750 MS

750 100 – 2.500 250° 100 – 2000
EU-RB 1500 MS

1.500 100 – 3.000 250° 100 – 2000
EU-RB 3000 MS

3.000 150 – 3.000 300° 100 – 2000
EU-RB 6000 MS

6.000 150 – 3.000 300° 100 – 2000
EU-RB 10000 MS

10.000 150 – 3.000 405° 100 – 2000
EU-RB 20000 MS

20.000 150 – 3.000 405° 100 – 2000
EU-RB 30000 MS syn

30.000 150 – 4.000 405° 100 – 2000
EU-RB 50000 MS

50.000 150 – 5.000 405° 100 – 2000
EU-RB 80000 MS

80.000 150 – 6.000 405° 100 – 2000
EU-RB 100000 MS

100.000 150 – 7.000 405° 100 – 2000
EU-RB 200000 MS

200.000 150 – 8.000 405° 100 – 2000

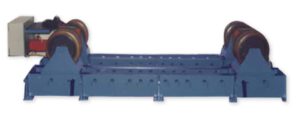

Rollenbockdrehvorrichtung

rollenbock drehvorrichtung berlin

EU-RB 750 MS:

Rollenbockdrehvorichtung, Arretierung der Rollenkonsolen durch gesicherten Steckbolzen; mit zusätzlichen Unterstützungsbock

rollenbockdrehvorrichtung ewm euen berlin

EU-RB 20000 MS:

Rollenbockdrehvorrichtung, Arretierung der Rollenkonsolen durch gesicherte Steckbolzen

rollenbockvorrichtungen berlin

EU-RB 80000 MS:

Antriebsbock, mit motorischer Spindelverstellung und motorischem Bodenfahrwerk für Kranschiene A100, Handfernbedienung am Gerät
