Systembauteile

Unsere Systembauteile sind für den mechanisierten Schweißprozess unerlässlich. Das Baukastensystem eröffnet unzählige Möglichkeiten der Verbindung, so dass auch bei schwierigsten Bauteilen die Zugänglichkeit erreicht werden kann. Auch Sonderanfertigungen nach Ihren Zeichnungen sind jederzeit möglich.

Ausführung:

  • unsere Systembauteile sind als Baukastensystem ausgeführt
  • alle Brennerklemmen, Schwenkeinrichtungen, Magnetanschläge, Kaltdrahtsupporte usw. können mit den verschiedenen Supportfamilien benutzt werden
  • damit lassen sich fast alle Aufgaben der Positionierung von Schweißköpfen erledigen
  • unsere Komponenten sind aus hochfestem Aluminium oder aus Stahl gefertigt. Eigene Herstellung sichert dabei die notwendige Qualität

Mögliche Optionen:

  • an Ihr Werkstück angepasste Längen
  • Sondergeometrien
  • Spezialanfertigung nach Zeichnung
Anfrage

systembauteil bestellen ewm euen

Typ Bezeichnung Verstellweg in mm Breite in mm
EU-SBTS-050-050

Support 50 50
EU-SBTKS-050-050-050

Kreuzsupport jeweils 50 50

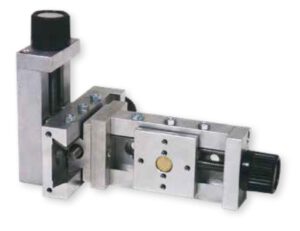

EU-SBTDS-050-050-050-050

Dreikoordinatensupport jeweils 50 50
EU-SBTS-070-050

Support 50 70
EU-SBTKS-070-050-050

Kreuzsupport jeweils 50 70
EU-SBTDS-070-050-050-050

Dreikoordinatensupport jeweils 50 70
EU-SBTBK 36

Brennerklemme 36 Durchmesser

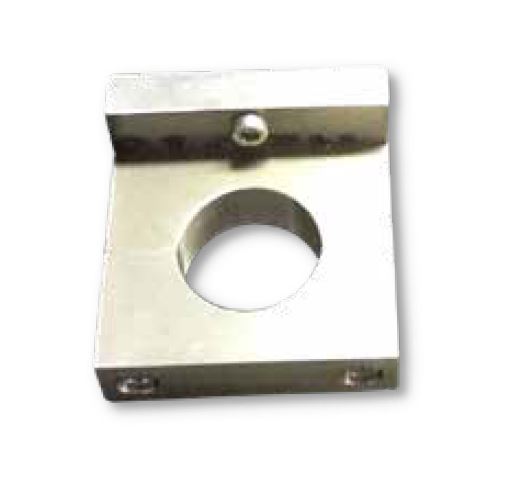

EU-SBTBK 38

Brennerklemme 38 Durchmesser
EU-SBTBSV 50

Brennerschwenkvorrichtung
EU-SBTBSV 70

Brennerschwenkvorrichtung
EU-SBTMA 50

Magnetanschlag
EU-SBTFUKS 50

Fußklemmstück

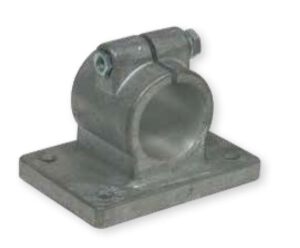

EU-SBTFLKS 50

Flanschklemmstück
EU-SBTKKS 50

Kreuzklemmstück
EU-SP 50 MK3

Hand-Spannvorrichtung für Rohre
EU-SBTSMA 140/300

Manueller Support mit Handverstellung 200
EU-SBTSPN 140/300

Pneumatischer hochpräziser Support 300
EU-SBTSMO 140/300

Motorischer Support mit Handverstellung 300
EU-SBTSMO 140/300

Motorischer hochpräziser Support 300
EU-SBTSMO 180/500/500

Motorischer Hochleistungs-Support 500
EU-SBTSMMO 70/100

Motorischer hochpräziser Mini-Support 100
EU-PV25

Pendelvorrichtung Excenter
EU-BHPE

Pneumatischer Brennerhalter ECO-Serie
EU-KDVS 4

Kaltdrahtvorschubgerät

Supporte

systembauteile ewm euen berlin

EU-SBTS 070/050:

mittelgroßer Support aus Aluminium mit Schwalbenschwanzführung Breite 70 mm, 50 mm Verstellweg

systembauteile aus berlin ewm euen

EU-SBTKS 070/050/050:

mittelgroßer Kreuzsupport aus Aluminium mit Schwalbenschwanzführung, Breite 70 mm mit jeweils 50 mm Verstellweg

systembauteil bestellen ewm euen

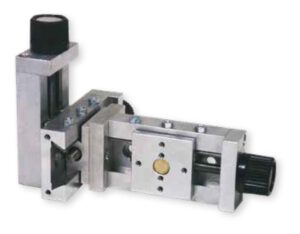

EU-SBTDS 070/050/050/050:

mittelgroßer Dreikoordinatensupport aus Aluminium mit Schwalbenschwanzführung, Breite 70 mm mit jeweils 50 mm Verstellweg
